普通螺母丝锥的标准介绍

时间:2021-08-17 来源:http://www.ctjtool.com/hyxw/33.html

一般螺母丝锥标准介绍

螺母丝锥是加工各种中小型内螺纹的工具。它结构简单,使用方便。它可以手动操作,也可以在机床上操作。它在生产中被广泛使用。

对于小尺寸的内螺纹,silkway 几乎是一种切削工具。丝尺寸的种类包括:手丝尺寸、机用丝锥、螺母丝锥、挤压丝锥等。

螺母丝锥的种类虽然很多,但其结构基本相同。

工作部分由切割部分和校准部分组成。切削部分的齿形不完整。后牙比前牙高。当丝锥以螺旋运动移动时,每个齿都会切割一层金属。丝锥的主要切屑工作由切削部分承担。校准部分的齿形完整,主要用于校准和抛光螺纹牙形,并起导向作用。手柄用于传递扭矩,其结构取决于水龙头的用途和尺寸。

1、外观:螺母丝锥表面不得有裂纹、刻痕、锈痕、磨烧等影响性能的缺陷。

2. 螺母丝锥表面粗糙度的允许值按规定。

3. 螺母丝锥 螺纹轮廓和尺寸限制偏差。

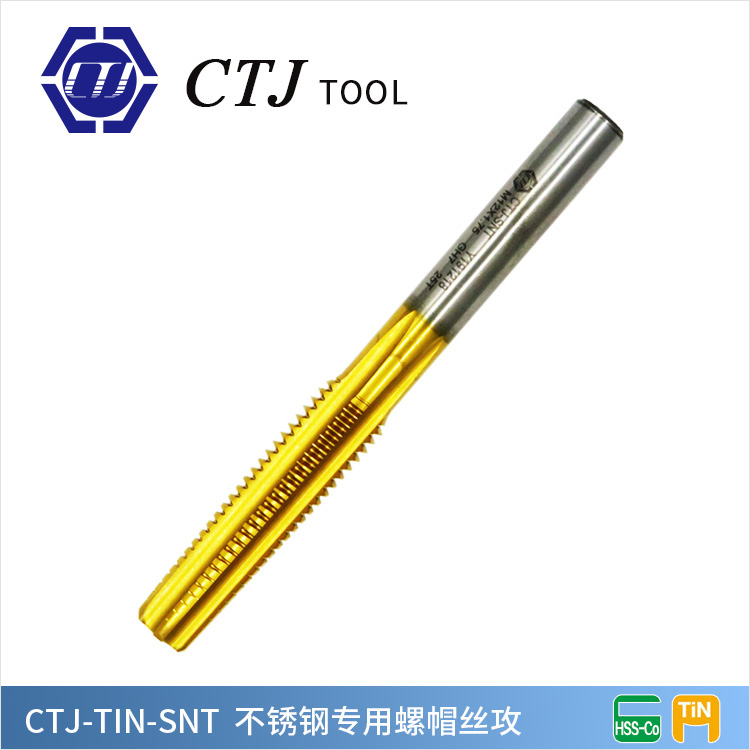

螺母丝锥

一种。 螺母丝锥 螺纹公差、齿廓半角偏差和大、中、小径偏差应符合gb/t968的要求。

湾中径检查位置规定如下: 手动和机用丝锥:在校准件的起点处检查。 螺母丝锥:从切割部分的中点移动1-2个牙齿到校准部分进行检查。当手动丝锥校准部分的起点距前端小于4齿时,在距前端 4 个齿处检查节圆直径。

4、螺母丝锥螺纹部分和柄部的圆跳动值不应大于规定值。

5. 螺母丝锥 螺纹部分应具有倒锥度。

6、公称螺纹直径大于等于3mm的高性能机用丝锥的螺纹牙型应磨削;公称螺纹直径大于或等于8mm和螺母丝锥螺纹牙型的普通机用丝锥也应磨削。

7. 柄径公差。

8、螺母丝锥方头形状误差及其相对于手柄轴线的位置误差:高性能机用丝锥方头尺寸a的公差符合gb/t4267的规定;普通机用丝锥和螺母丝锥方头尺寸a方头的公差为h12,方头与柄轴的对称性不应超过其尺寸公差的二分之一;手攻和h4螺母丝锥方头尺寸a的公差为h12。

9. 螺母丝锥总长度l的公差为h16。螺纹长度 l 的公差符合规定。
